Подвесные потолки представляют собой современные инженерные системы, которые позволяют скрыть коммуникации, улучшить акустику помещения и придать интерьеру эстетичный вид. Основной задачей при проектировании и монтаже является грамотный подбор конструктивных элементов и материалов, а также соблюдение технологий установки. В этой статье подробно рассмотрены конструкции подвесных потолков, материалы для изготовления каркасов, виды профилей, системы крепления и монтажные схемы. Это позволит понять устройство систем и особенности их установки.
Общие сведения о конструкциях подвесных потолков

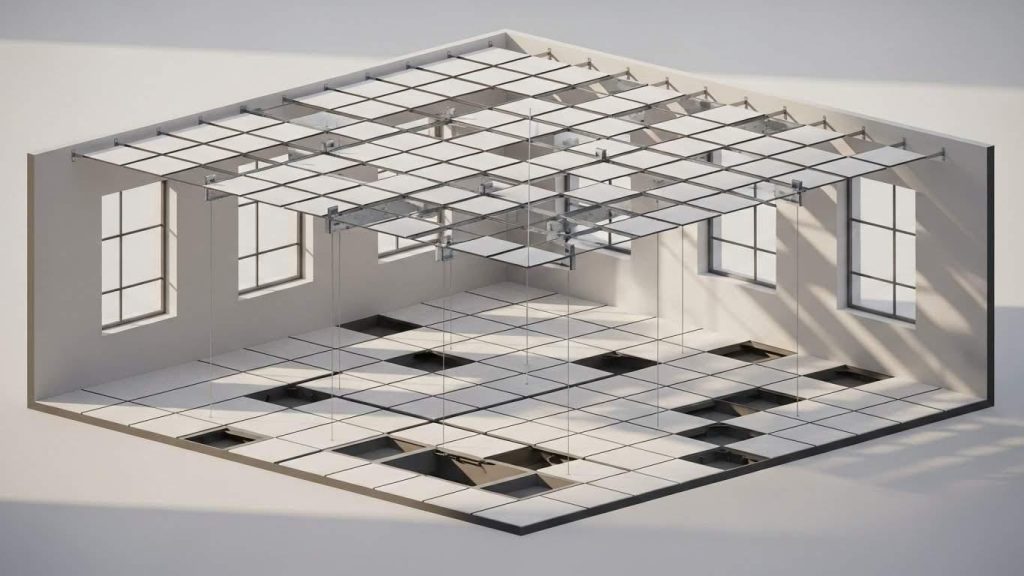

Конструкция подвесного потолка представляет собой совокупность элементов, которые монтируются под основным несущим перекрытием здания. Такие потолки состоят из несущего металлического каркаса и декоративного покрытия. Каркас закрепляется к потолочному основанию с помощью специальных креплений и профилей, а сверху на него укладываются различные облицовочные материалы, например, гипсокартон, металлические кассеты, стеклянные или пластиковые панели.
Главный принцип устройства подвесного потолка — создание воздушного зазора между базовым потолком и декоративной поверхностью. Он служит для прокладки коммуникаций (электропроводка, вентиляция, водоснабжение) и обеспечивает шумоизоляцию и теплоизоляцию помещения.
Материалы для изготовления каркасов подвесных потолков
Металлические профили
Металлический каркас — основа конструкции подвесного потолка. Обычно применяются оцинкованные стальные профили, которые обладают высокой прочностью и устойчивостью к коррозии. Основные виды профилей — потолочные и стеновые металлические направляющие, а также несущие и подвесные профили для создания основной и вспомогательной сетки.
Оцинкованное покрытие обеспечивает длительный срок службы и минимальные затраты на техническое обслуживание. Металлические профили выпускаются различной формы и размеров, что позволяет гибко адаптировать конструкцию под размеры и форумы помещения.
Пластиковые и алюминиевые элементы
Для некоторых видов подвесных потолков применяют алюминиевые профили, особенно для систем с кассетным или реечным покрытием. Алюминий обладает низким весом и не подвержен коррозии, что удобно для влажных помещений. Пластиковые профили используются реже, чаще в декоративных системах, но их прочность и долговечность уступают металлическим решениям.
Дополнительные материалы
Для подвесных конструкций могут применяться направляющие из деревянного бруса, но этот вариант менее распространён из-за склонности древесины к деформации и пожароопасности. Помимо профилей, в конструкции используются крепежные элементы, подвесы, дюбеля, анкеры и другие комплектующие, обеспечивающие надежность и стабильность всей системы.
Основные элементы конструкции подвесного потолка
Каркас и профили
Конструкция подвесного потолка включает различные типы профилей, которые образуют базовый каркас. Существуют следующие основные виды профилей:
- Направляющий профиль (UD или направляющая рейка) — крепится по периметру помещения на стенах и служит опорой для остальных элементов.
- Основной несущий профиль (CD-профиль)
- Подвесы (дюбель-подвесы, Т-образные подвесы)
- Поперечные профили (соединительные)
Такая система позволяет создавать ровную поверхность с необходимой высотой от базового потолка, учитывая особенности коммуникаций и дизайнерские решения.
Типы креплений
Для крепления каркаса к несущему основанию применяются различные виды подвесов и анкеров. Выбор зависит от материала потолочного перекрытия, веса покрытия и назначения помещения.
Основные варианты креплений:
- Дюбель-подвесы — широко используются для крепления металлических профилей к бетонным перекрытиям. Они обеспечивают надежную фиксацию и позволяют регулировать высоту потолка.
- Потолочные пружинные подвесы — применяются для быстрой и точной регулировки высоты. Идеальны для помещений с нестандартным уровнем потолков.
- Анкеры и шурупы — для крепления направляющих профилей к стенам и базовому перекрытию.
- Кронштейны и уголки — для создания сложных конфигураций и укрепления угловых участков.
Типы подвесных потолков и особенности их конструкций
Гипсокартонные подвесные потолки
Гипсокартон — самый популярный облицовочный материал для подвесных потолков. Конструкция таких систем предусматривает создание прочного металлического каркаса, на который крепятся листы гипсокартона с помощью саморезов.
Особенности конструкции:
- Минимальный шаг между основными профилями — 40-60 см, что обеспечивает прочность и устойчивость.
- Необходимость дополнительных элементов жесткости для больших площадей и потенциальной влажности.
- Возможность создания многоуровневых конструкций и сложных форм.
Гипсокартонные потолки позволяют создавать идеально ровные поверхности, скрывать дефекты базового перекрытия и монтировать встроенное освещение.
Реечные и кассетные системы
Реечные потолки состоят из металлических или алюминиевых реек, которые при помощи зажимов и специальных подвесов крепятся к каркасу. Конструкция позволяет быстро монтировать и демонтировать отдельные элементы, что удобно в коммерческих помещениях.
Кассетные потолки состоят из квадратных или прямоугольных металлических панелей, укладываемых в каркасную решётку. Данный тип системы удобен для быстрого обслуживания инженерных коммуникаций и придает интерьеру современный внешний вид.
Монтажные схемы конструкций подвесных потолков
Успешный монтаж подвесного потолка требует планирования и соблюдения последовательности этапов. Наиболее востребованные схемы включают:
Одноуровневый потолок
Монтаж начинается с разметки уровня потолка с помощью лазерного или строительного уровня. Затем устанавливается направляющий профиль по периметру и крепятся подвесы с шагом около 60 см. Далее крепятся несущие профили, соединяются поперечными элементами и производится выравнивание каркаса. Заключительный этап — крепление облицовочного материала.
Многоуровневый потолок
Многоуровневый дизайн требует создания нескольких каркасных зон с разной высотой подвеса. Основной уровень монтируется по стандартной схеме, на него крепятся дополнительные подвесы и профили для второго и третьего уровней. Особое внимание уделяется точности стыков и жёсткости конструкции, поскольку на таких потолках часто устанавливают скрытую подсветку.
Потолок с нишей и встроенным освещением
В этой схеме предусматривается создание углублений и декоративных элементов, что достигается с помощью дополнительного крепления профилей и усиления конструкции. Важно заранее расположить кабельные трассы и предусмотреть места для монтажа светотехнических приборов.
Таблица сравнительных характеристик основных профилей
| Тип профиля | Размеры (мм) | Материал | Назначение | Максимальная нагрузка |
|---|---|---|---|---|
| Направляющий UD | 28 х 27 | Оцинкованная сталь | Периметр помещения | до 20 кг/п.м. |
| Основной несущий CD | 60 х 27 | Оцинкованная сталь | Каркас потолка | до 40 кг/п.м. |
| Подвес Т-образный | Профиль 27 мм | Оцинкованная сталь | Фиксация каркаса | до 30 кг |
| Алюминиевый реечный профиль | 100-200 ширина | Алюминий | Реечные потолки | до 10 кг/п.м. |
Советы по монтажу подвесных потолков
Правильный монтаж конструкции подвесного потолка требует соблюдения ряда рекомендаций для обеспечения долговечности и безопасности:
Во-первых, необходимо точное измерение и разметка уровня потолка с использованием специализированного инструмента. Именно от этого зависит ровность и эстетический вид поверхности.
Во-вторых, следует использовать только качественные материалы и крепёжные элементы, рекомендованные производителями, чтобы избежать деформаций и нарушения целостности конструкции.
В-третьих, при работе с гипсокартоном важно соблюдать правила монтажа листов: использовать правильный шаг между профилями, фиксировать листы саморезами с нужным шагом, избегать чрезмерного давления на поверхность во время монтажа.
В-четвёртых, при прокладке коммуникаций внутри подвесного потолка рекомендуется заранее продумать план их размещения и обеспечить доступ к обслуживанию без повреждения облицовки.
Заключение
Конструкции подвесных потолков представляют собой сложные инженерные системы, которые требуют правильного подбора материалов, продуманного проектирования и качественного монтажа. Понимание устройства каркасов, профилей, креплений и монтажа является важным аспектом для успешной реализации проектов любого уровня сложности.
Выбор подходящих материалов и элементов конструкции позволяет создать долговечные, функциональные и эстетичные потолочные покрытия, которые не только улучшат внешний вид помещения, но и повысят комфорт за счет дополнительной шумоизоляции и скрытия коммуникаций.
